Konfigurasi VOIP di Cisco Packet Tracer dengan 3 buah IpPhone

• Alat:

- Router 2811
- Switch 2960
- IpPhone 3 Buah
- Kabel Straight-Through

• Cara Kerja :

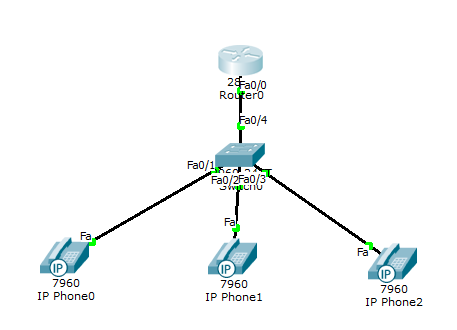

1. Siapkan satu buah Router 2811, Switch 2960, dan IpPhone 3 buah. Lalu sambungkan port-portnya menggunakan kabel straight-through pada masing-masing alat tersebut.

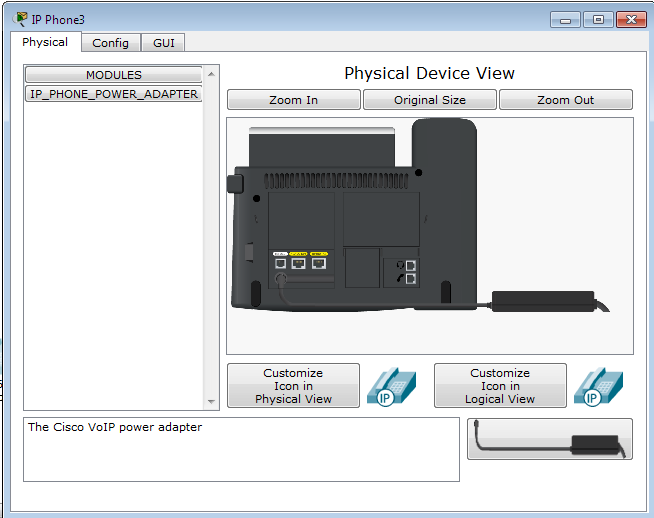

2. Aktifkan semua IpPhone dengan cara klik icon IpPhone lalu drag powernya ke port.



Klik Switch dan masuk ke menu CLI

1. Tulis langkah dengan mengetikkan enable untuk masuk ke mode priveleged dan configure terminal untuk masuk ke mode global.



2. Ketikkan perintah int range fa0/1-24 untuk memberikan semua port switch.
3. Ketikkan perintah switchport voice vlan 1 untuk membuat vlan id yang default berada di vlan 1 lalu ketikkan exit dan konfigurasi switch telah selesai.

Klik Router dan masuk ke menu CLI

1. Ketikkan perintah enable dan configure terminal.
2. Lalu ketikkan ip dhcp pool voice.
3. Dan ketikkan alamat network saya disini menggunakan Ip Address 192.168.1.0/24.
4. Lalu ketikkan default-router untuk memasukkan ip router pada DHCP.
5. Kemudian kita tentukan ip maksimal yang akan dilepaskan DHCP.
6. Lalu Exit untuk masuk lagi ke mode global.
7. Supaya Ip 192.168.1.1 tidak dimasukkan ke dhcp. lalu masukkan perintah ip dhcp excluded-address 192.168.1.1.

8. Setelah itu kita konfigurasi interface, dengan mengetikkan perintah interface FastEthernet 0/0.

9. Kita masukkan Ip Address router, disini saya menggunakan IP Address 192.168.1.1/24.

10. Kita Ketikkan perintah no shutdown supaya konfigurasi yang kita buat tidak hilang.

11. exit lagi untuk masuk ke mode global.

12. Dan kita masuk ke konfigurasi voip lalu ketikkan perintah Telephony-service.

13. Kemudian kita berikkan ipPhone dan dial number maksimal. Karena di sini saya menggunakan IpPhone 3 buah. Maka penulisan perintahnya max-ephones 3 dan max-dn 3.

14. Ketik Auto assign 4 to 6 dan Auto assign 1 to 5 lalu exit.

15. Lalu kita berikan nomor IpPhone pada masing-masing Ipphone saya menggunakan 101,102,103.

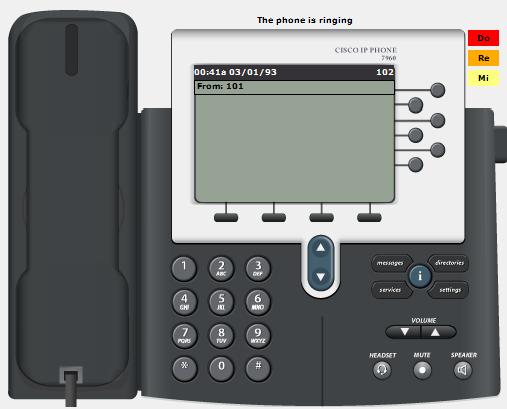

16. Kita coba pada masing-masing IpPhone dengan klik Ipphone dan masuk ke GUI.

17. Kita buka IpPhone dengan Klik pada batang telepon.
