Konfigurasi Voip dengan menggunakan 4 buah IpPhone di cisco packet tracer

VOIP (Voice Over Internet Protocol)

➤ Alat:

• Aplikasi Cisco Packet Tracer
• Router 2811
• Switch 2960
• IpPhone 4 buah
• Kabel Straight_through

➤Cara Kerja

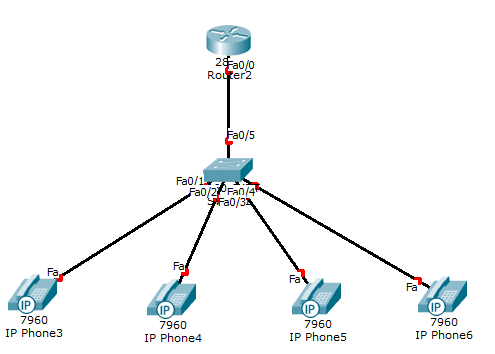

1. Siapkan 1 buah router 2811, 1 buah switch 2960, dan 4 buah IpPhone.
2. Sambungkan port-portnya menggunakan kabel straight-through.

3. Aktifkan ke 4 Ipphone dengan cara klik icon Ipphone. lalu drag power ke portnya.


• Konfigurasi Switch dan masuk ke mode CLI
• Ketikkan perintah enable lalu configure terminal.

• Setelah itu ketikkan perintah "int range fa0/1-24" untuk memberikan semua port di switch (1-24).

• Lalu ketikkan perintah "switchport voice vlan 1" untuk membuat vlan id yang default yang ada di vlan 1.

• Setelah semua perintah selesai maka klik exit untuk keluar dari config terminal.
• Konfigurasi Router dan masuk ke mode CLI
• Ketikkan perintah enable lalu Configure terminal.

• Lalu ketik "ip dhcp pool voice".

• Setelah itu kita masukkan Network dan SubnetMasknya di sini saya menggunakan ip 192.168.1.0/24, maka perintahnya adalah "network 192.168.1.0 255.255.255.0".

• Lalu tentukan Ip router pada DHCP. Dengan perintah "default-route 192.268.1.1".

• Kita tentukan Ip maksimal yang akan dilepaskan oleh DHCP. Misal kita memberikan ip maksimal 150, dengan perintah "option 150 ip 192.168.1.1".

• Lalu ketikkan exit untuk keluar dari konfigurasi DHCP.

• Masukkan perintah "ip dhcp excluded-address 192.168.1.1" supaya ip router tidak diberikan ke host pada DHCP.

• Kemudian ketikkan perintah "Interface fastEthernet 0/0" untuk mengkonfigurasi interface pada router.

• Masukkan Ip Address pada router secara static. Disini saya menggunakan Ip Address 192.168.1.1/24, maka penulisannya "ip addres 192.168.1.1 255.255.255.0".

• Lalu tulis perintah no shutdown untuk tetap mengaktifkan konfigurasi yang telah kita lakukan. Dan ketik exit untuk keluar dari config terminal.

• Kemudian ketikkan perintah "telephony-service" untuk masuk ke konfigurasi VOIP.

• Lalu kita tulis "max-ephones 4" dan "max-dn 4" untuk memberikan banyaknya IPPHONE dan dial number yang akan digunakan.

• Kita tentukan sumber ip pada IPPHONE dengan mengetikkan "ip source-address 192.168.1.1 port 2000".

• Setelah itu ketikkan "auto assign 4 to 6" dan "auto assign 1 to 5". Lalu exit.

• Untuk memberikan nomor pada masing-masing IPPHONE, dengan mengetikkan perintah "ephone-dn ...." dan "number....". Disini saya memberikan Ipphone 1 dengan nomor 101, Ipphone 2 dengan nomor 102, Ipphone 3 dengan nomor 103, dan Ipphone 4 dengan nomor 104. Maka penulisannya "ephone-dn 1" dan "number 101".

KONFIGURASI VOIP TELAH SELESAI

Setelah itu kita coba hasil dari konfigurasi kita dengan cara klik Ipphone lalu masuk ke mode GUI.
